Renishaw
Renishaw는 측정, 모션 제어, 의료, 분광 및 제조 분야의 핵심 기술을 보유한 세계적 기업입니다.
Renishaw는 정밀 측정 및 의료 분야의 전문 기술력을 갖춘 세계 정상급 엔지니어링 및 과학 기술 기업입니다. 회사는 제트 엔진과 풍력 터빈 제조부터 치과와 뇌 수술 분야까지 다양한 응용 부문에 사용되는 제품과 서비스를 제공합니다. 영국에서는 유일하게 금속 분말로 부품을 '프린팅'하는 산업용 장비를 설계, 제작하는 기업으로, 적층 가공(금속 3D 프린팅이라고 함) 분야도 선도하고 있습니다.
옵티컬 엔코더

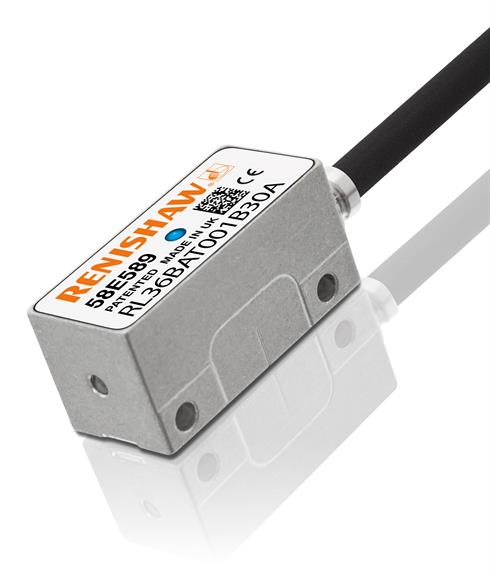

RESOLUTE™ 엔코더 시리즈
RESOLUTE란 무엇인가?
RESOLUTE는 먼지에 내성이 탁월한 진정한 앱솔루트, 미세 피치 옵티컬 엔코더 시스템이면서 위치 피드백의 새 지평을 여는 획기적인 사양을 자랑합니다. 리니어 시스템의 경우 최대 100 m/s 조건에서 1 nm 분해능을 제공하고 로터리 시스템의 경우 최대 36 000 rev/min 조건에서 32비트 분해능을 제공할 수 있는 세계 최초의 앱솔루트 엔코더입니다. 보간 오차(SDE) 및 지터가 극히 낮은 이 리니어 엔코더 시스템은 동급의 다른 엔코더보다 훨씬 뛰어난 성능을 제공합니다.
또한 RESOLUTE는 응용 분야별 '버전'을 3개 더 제공합니다.
- RESOLUTE UHV는 고객이 처리량을 높이고 손상 위험을 줄이며 신뢰성을 개선할 수 있도록 최대 10-10 Torr의 초고도 진공 분야에 앱솔루트 엔코더 기술을 도입한 것입니다.
- RESOLUTE ETR(Extended Temperature Range)은 극한의 고온과 저온 환경에서 작동할 수 있는 진정한 앱솔루트 미세 피치 옵티컬 엔코더 시스템입니다.
- 새로운 소식: RESOLUTE FS(기능 안전)는 기능 안전 분야에 대한 SIL2 및 PLd 인증을 받은 개방형 옵티컬, 트루 앱솔루트 엔코더입니다.
RESOLUTE는 2015 혁신 부문 기업 퀸 어워드(Queen's Award) 수상 제품입니다.

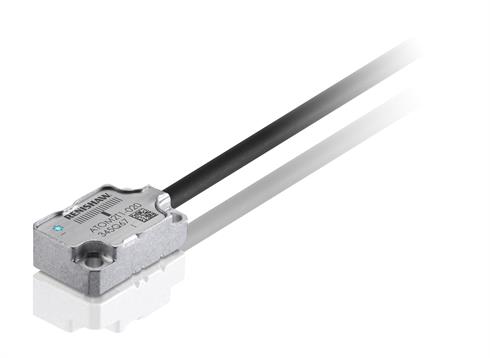

ATOM™ 엔코더 시리즈
ATOM이란 무엇인가?
ATOM은 Renishaw의 소형 비접촉식 옵티컬 증분형 리니어 및 로터리 엔코더 시스템입니다. 혁신적인 설계를 통해 최상의 신호 안정성, 내분진성, 신뢰성과 소형화 기술을 통합시켰습니다. 이는 시장 유일의 조합으로, 소형 엔코더의 성능과 신뢰성이 크게 발전했음을 의미합니다.
ATOM 시스템은 설치가 간편하며, 신호 무결성 상태를 알려주는 LED가 내장되어 있습니다.
고성능 Ti, Ri 및 초소형 PCB ACi 인터페이스를 포함하여 다양한 인터페이스 계열을 사용할 수 있습니다.

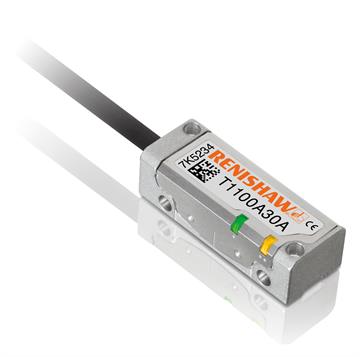

TONiC™ 엔코더 시리즈
TONiC이란 무엇인가?
TONiC은 Renishaw의 초소형 비접촉식 증분형 엔코더 시스템으로, 리니어 및 로터리 엔코더 분야에서 Ti 인터페이스와 결합했을 때 최고 10 m/s 속도와 최저 1 nm 분해능을 지원합니다. TONiC 시스템은 셋업 공차가 크고 버튼을 누르는 방식의 캘리브레이션을 지원하여 빠르고 간편하게 설치할 수 있습니다. TONiC의 동적 신호 처리 기능이 일반적으로 ±30 nm 미만의 초저 보간 오차로 신호 안정성을 개선하므로 탁월한 모션 제어 성능을 실현할 수 있습니다.
TONiC UHV는 초소형 폼 팩터의 고성능이 요구되는 최대 10-10 Torr의 초고도 진공 분야에 증분형 엔코더 기술을 도입한 것입니다.
마그네틱 엔코더
Renishaw는 협력사인 RLS d.o.o.를 통해 글로벌 시장 수요를 충족하는 광범위하고 강력한 마그네틱 로터리 및 리니어 모션 센서 제품군을 생산합니다.
리니어 증분형 엔코더
- 리니어 스케일은 직선 위치 정보가 필요한 분야(일반적으로 X, Y 또는 Z 축)에 사용됩니다.
- 증분형(표준 및 소형) 엔코더는 아날로그 또는 디지털 형식으로 순간적이며 정확한 상대 위치가 필요한 분야에서 사용됩니다.
리니어 표준 증분형
표준 증분형 판독 헤드 채용 리니어 스케일
|
리니어 소형 증분형
소형 증분형 판독 헤드 채용 리니어 스케일
|
로터리 증분형 엔코더
- OnAxis 및 마그네틱 링 증분형 엔코더는 가장 열악한 환경의 모션 제어 및 위치 피드백에도 사용됩니다.
- 증분형 엔코더는 온축 및 오프축 분야 모두에서 안정적으로 빠르게 작동합니다.
로터리 표준 증분형
OnAxis 증분형 엔코더 및 증분형 판독 헤드 채용 마그네틱 링
|
로터리 소형 증분형
소형 증분형 판독 헤드 채용 마그네틱 링
|
로터리 샤프트 엔코더
OnAxis 증분형 샤프트 엔코더
|
축 링
증분형 판독 헤드 채용 축 마그네틱 링
|
레이디얼 링
증분형 판독 헤드 채용 레이디얼 마그네틱 링
|
리니어 앱솔루트 엔코더
- 리니어 스케일은 직선 위치 정보가 필요한 분야(일반적으로 X, Y 또는 Z 축)에 사용됩니다.
- 앱솔루트 엔코더는 각 위치의 고유한 디지털 출력이 고속으로 필요한 분야에서 사용되며, 전력 장애에 대응하는 기능을 제공합니다.
리니어 앱솔루트
앱솔루트 판독 헤드 채용 리니어 스케일
|
로터리 앱솔루트 엔코더
- 로터리 스케일은 회전하는 요소에 대한 앵글 위치 정보 입수와 모션 제어 목적으로 사용됩니다.
- 앱솔루트 엔코더는 각 위치의 고유한 디지털 출력이 고속으로 필요한 분야에서 사용되며, 전력 장애에 대응하는 기능을 제공합니다.
로터리 앱솔루트
OnAxis 앱솔루트 엔코더 및 증분형 판독 헤드 채용 마그네틱 링
|
마그네틱 센서 IC
- OnAxis™ 마그네틱 센서 IC는 비접촉 앵글 위치 및 속도 측정에 사용됩니다.
- 마그네틱 센서 IC는 7비트에서 13비트까지 일정 범위의 분해능을 선택할 수 있는 SSI, 병렬, 증분형, sin/cos 및 리니어 전압을 포함하는 아날로그 및 디지털 출력을 제공합니다.
- 통합 EEPROM이 다양한 프로그래밍 방식 매개변수를 지원합니다.
마그네틱 센서 IC
마그넷을 사용하는 앱솔루트 및 증분형 센서 IC
|
간섭계 레이저 엔코더
레이저 간섭계 엔코더는 선형 위치 피드백에서 최상의 정확도를 제공합니다.
고성능 호모다인 간섭계 방식 레이저 엔코더 분야를 선도하는 기업입니다.
Renishaw는 대규모 항공우주 센터부터 고정밀 반도체 산업에 이르는 OEM 기계 제조업체에 25여 년 동안 간섭계 기반 레이저 엔코더 솔루션을 제공해온 역사를 자랑합니다.

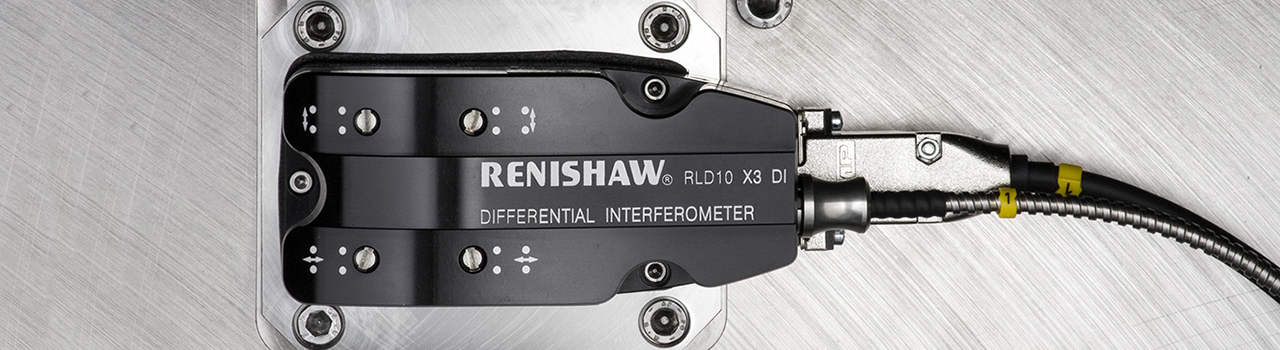

광섬유 레이저 엔코더
RLE 시스템은 특별히 위치 피드백 분야용으로 설계된 독창적인 첨단 호모다인(homodyne) 레이저 간섭계입니다.
각 RLE 시스템은 RLU 레이저 장치 한 대와 RLD10 검출기 헤드 1 - 2개로 구성되며, 특정 분야의 요건에 따라 모델이 결정됩니다.
장거리 레이저 엔코더
Renishaw HS20 레이저 헤드는 외장 리니어 옵틱 키트와 결합되어 장축, 고정밀 리니어 위치 피드백 분야용 비접촉식 간섭계 기반 엔코더 시스템을 구성합니다.
|
